PATLAMA KAPAĞI

PATLAMA KAPAĞI

Model Kodu: VP-EV-XX-316LSS-DNXX-PNXX

PATLAMA KAPAĞI
Teklif Al

Ürün Açıklaması


Bu Ürün Hakkında Sıkça Sorulanlar

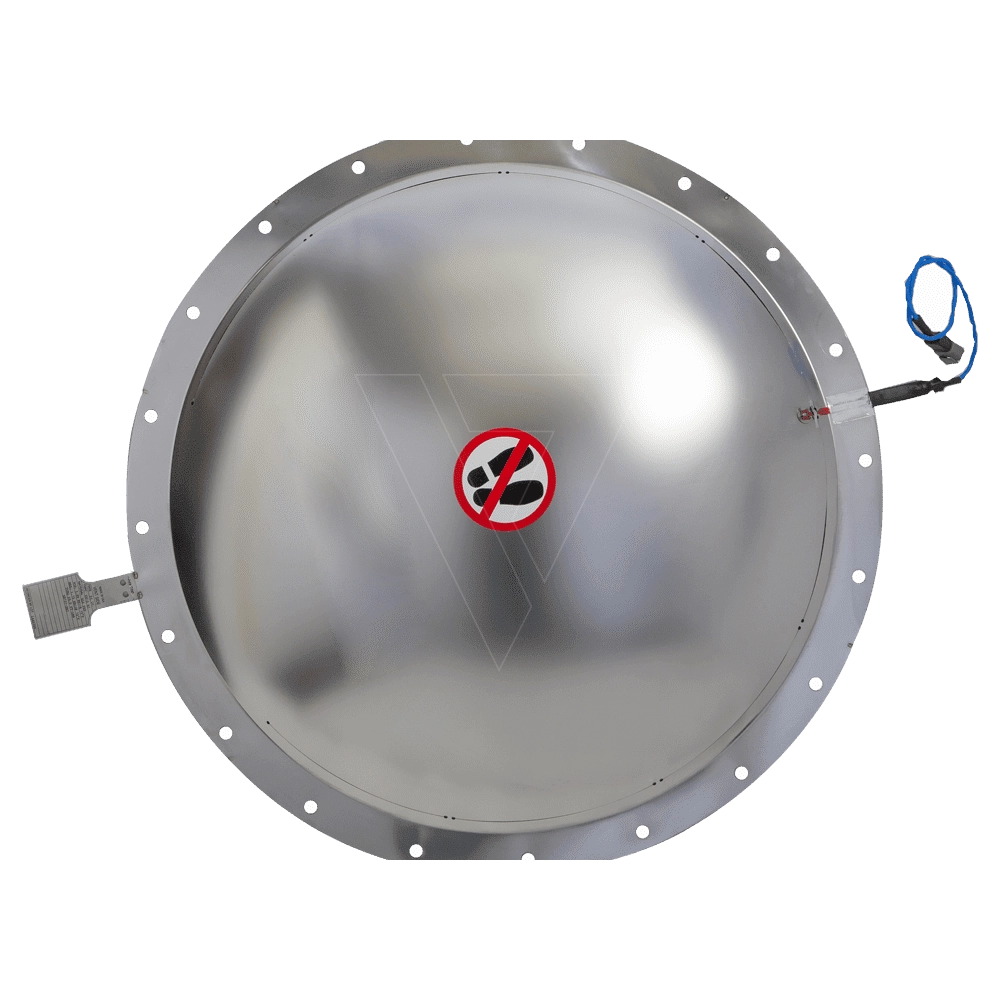

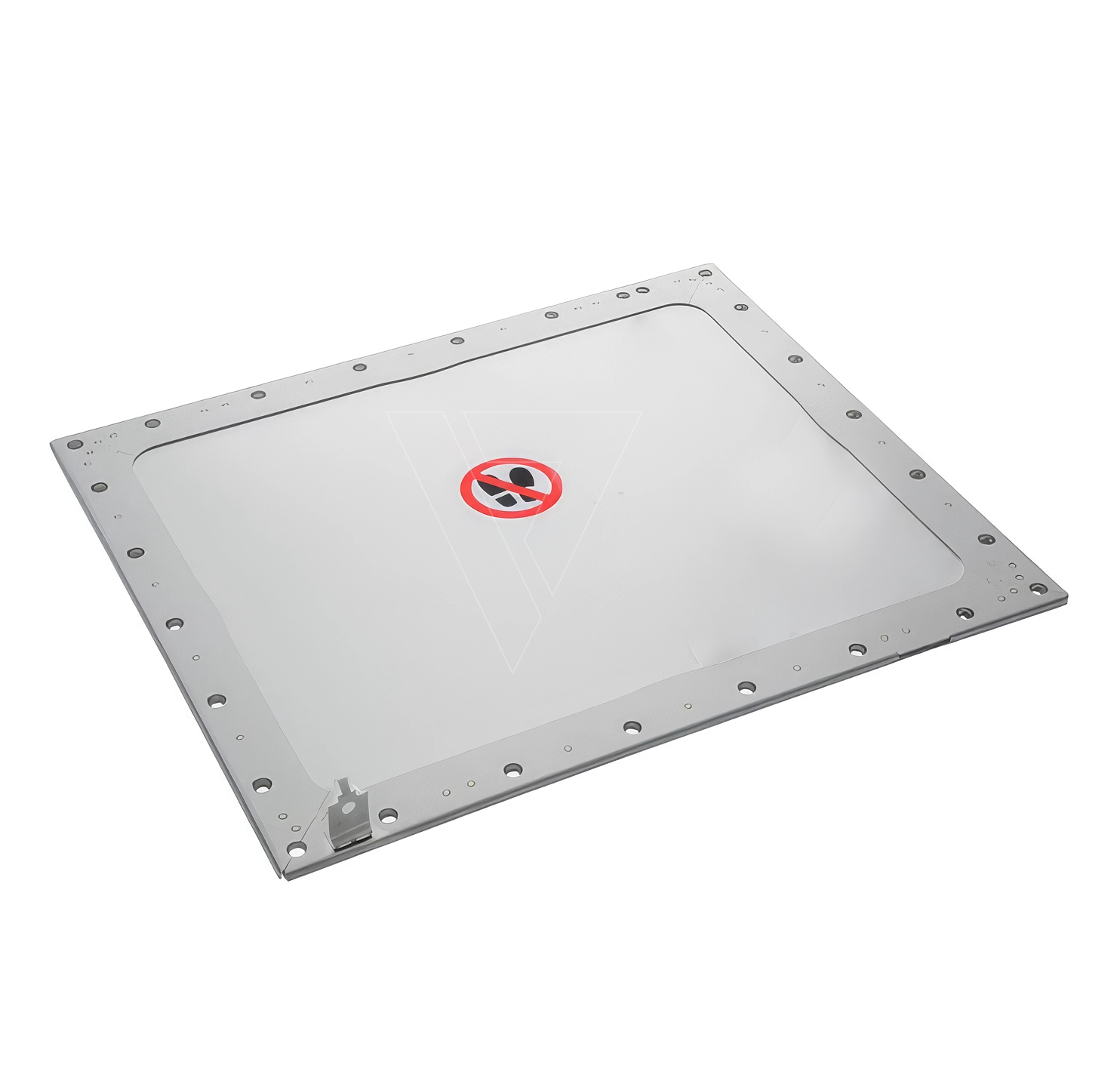

Patlama kapağı (explosion vent panel), yanıcı toz, gaz veya buhar içeren kapalı ekipmanlarda bir deflagrasyon sırasında oluşan basıncı kontrollü şekilde dışarı tahliye eden pasif patlama koruma elemanıdır. Önceden belirlenmiş düşük bir statik açılma basıncında hızla açılarak geniş bir tahliye alanı oluşturur ve ekipman içindeki maksimum patlama basıncını sınırlar.
Normal işletmede panel kapalıdır ve ekipmanın proses bütünlüğünü korur. Deflagrasyon başladığında iç basınç hızla yükselir; basınç kapağın statik açılma basıncına ulaştığında panel veya membran açılır. Oluşan geniş tahliye alanı alev, sıcak gaz ve basıncın kontrollü bir yönde boşalmasını sağlayarak korunan hacimdeki basıncı düşürür.
Patlama diski, gaz, sıvı veya buhar içeren basınçlı proses sistemlerinde aşırı proses basıncını tahliye eden non-reclosing basınç tahliye cihazıdır. Patlama kapağı ise silo, filtre ve toz toplama ekipmanı gibi hacimlerde yanıcı toz veya gaz deflagrasyonunun oluşturduğu patlama basıncını büyük bir açıklıktan tahliye etmek için kullanılır. Çalışma amacı, basınç seviyesi ve boyutlandırma yöntemi birbirinden farklıdır.
Başlıca silolar, filtreler, siklonlar, toz toplayıcılar, kurutucular, değirmenler, elevatörler, pnömatik taşıma ekipmanları ve benzeri yanıcı toz veya gaz içerebilen kapalı proses hacimlerinde kullanılır. Uygunluk, ekipmanın patlama dayanımı ve prosesin deflagrasyon özellikleriyle birlikte değerlendirilir.
Tahliye alanı yalnız ekipman yüzey alanına göre belirlenmez. Toz uygulamalarında Kst ve Pmax, korunan hacim, ekipman geometrisi, izin verilen azaltılmış patlama basıncı (Pred), kapağın statik açılma basıncı (Pstat) ve varsa tahliye kanalının etkisi dikkate alınır. Hesaplama EN 14491 veya NFPA 68 gibi ilgili deflagrasyon tahliye standartlarına göre yapılır.
Patlama kapağının doğrudan iç ortama tahliye etmesi alev, sıcak gaz ve basınç dalgası nedeniyle tehlikeli olabilir. İç ortam uygulamalarında tahliyenin güvenli dış bölgeye bir vent duct ile yönlendirilmesi veya uygun alevsiz tahliye sistemi kullanılması gerekir. Uygulama, ilgili patlama tahliye standardına ve üretici tasarımına göre değerlendirilmelidir.
Patlama kapağına entegre veya kapak üzerine monte edilen rupture/burst indicator, kopma teli veya sensör kullanılabilir. Kapak açıldığında elektrik kontağının durumu değişir ve bu sinyal alarm, proses duruşu veya kontrol sistemine aktarılabilir.
EN 14797 patlama tahliye cihazlarının tasarım, test, işaretleme ve ürün gerekliliklerini kapsar. NFPA 68 ise deflagrasyon tahliye sistemlerinin tasarımı ve uygulanması için kurallar verir. Avrupa'da toz patlamalarının tahliye alanı ve sistem tasarımında EN 14491 de temel tamamlayıcı standartlardan biridir.
Silolarda ürün dolumu, boşaltımı veya pnömatik taşıma sırasında havada yanıcı bir toz bulutu oluşabilir. Bir ateşleme kaynağı bulunması halinde deflagrasyon çok hızlı basınç yükselmesine neden olabilir. Patlama kapağı, belirlenen düşük Pstat değerinde açılarak geniş bir tahliye alanı oluşturur ve silo içindeki Pred seviyesini silo gövdesinin tasarım dayanımının altında tutmayı amaçlar. EN 14491, silo ve pnömatik taşıma koşullarını da kapsayan toz patlaması venting tasarım esaslarını içerir.
Kst tozun patlama şiddetini, Pmax kapalı hacimde ulaşılabilecek maksimum patlama basıncını, Pred patlama tahliyesi devredeyken korunan hacimde izin verilen azaltılmış patlama basıncını, Pstat ise patlama kapağının statik açılma basıncını ifade eder. Silo ve toz toplama uygulamalarında vent alanı bu parametreler ile hacim, geometri, vent duct ve dış ortam etkileri birlikte kullanılarak belirlenir.
Evet. Patlama kapağı ateşleme kaynağını ortadan kaldırmaz ve patlamanın başlamasını önlemez; deflagrasyon başladıktan sonra oluşan basınç ve alevin kontrollü tahliye edilerek sonuçların sınırlandırılmasını sağlar. Bu nedenle explosion venting, patlamayı önleyici tedbirlerden farklı olarak ikincil/mitigasyon amaçlı patlama koruması olarak değerlendirilir. Bağlantılı ekipmanlarda patlama yayılımı riski varsa explosion isolation gibi ek koruma önlemleri gerekebilir.
