DİŞLİ BAĞLANTILI KOMPAKT PATLAMA DİSKİ

DİŞLİ BAĞLANTILI KOMPAKT PATLAMA DİSKİ

Model Kodu: VP-RD-XX-316LSS-DNXX-PNXX

DİŞLİ BAĞLANTILI KOMPAKT PATLAMA DİSKİ
Tip Dişli Bağlantılı Kompakt Patlama Diski
Çap 1/8″-2″
Set Basınç Aralığı 3 barg-1000 barg
Çalışma Sıcaklığı -196°C - 800 °C
Bağlantı NPT ASME B1.20.1 veya BSPP DIN ISO 228
Malzeme ASME/ASTM ve EN Paslanmaz Çelik ve Özel Malzemeler; Hastelloy, Inconel, Duplex, Super Duplex
Sertifikalar ASME Sec. VIII, Div. 1ASME UD2014/34/EU (ATEX)2014/68/EU (PED)
Katalog İndir Teklif Al

Ürün Açıklaması

Patlama diski (Rupture Disc), belirlenen patlama basıncına ulaşıldığında açılarak basıncı tahliye eden, yeniden kapanmayan ve aktivasyon sonrasında değiştirilen mekanik bir güvenlik ekipmanıdır.

DİŞLİ BAĞLANTILI KOMPAKT PATLAMA DİSKİ (Threaded Compact Rupture Disc Assembly), patlama diski ile bağlantı gövdesinin tek ve kompakt bir ünite içinde birleştirildiği ürün tipidir. Sistem basıncı belirlenen patlama değerine ulaştığında gövde içindeki disk açılır ve akışkan için tahliye yolu oluşur. Küçük çaplı bağlantılar, gaz tüpleri, hidrolik ve pnömatik sistemler, laboratuvar ekipmanları ve OEM uygulamalarında kullanılan kompakt bir çözümdür. Piyasada Screw Type Rupture Disc, Rupture Disc Plug veya Bursting Safety Plug isimleriyle de karşılaşılabilir.

Bu ürün ailesinin standart ve sertifika kapsamı ürünün tasarımına göre değişebilir. Genel patlama diski ürün ve uygulama gereklilikleri ISO 4126 serisi ve ASME BPVC Section XIII kapsamında ele alınır.

Bu Ürün Hakkında Sıkça Sorulanlar

Dişli Bağlantılı Kompakt Patlama Diski, rupture disc ile bağlantı gövdesinin tek kompakt assembly içinde birleştirildiği basınç tahliye ekipmanıdır. Küçük çaplı ve montaj alanı sınırlı sistemlerde doğrudan proses bağlantısına takılarak aşırı basınç koruması sağlar.
Normal işletmede entegre disk bağlantı gövdesindeki tahliye yolunu kapalı tutar. Giriş basıncı belirlenen patlama basıncına ulaştığında disk açılır ve akışkan gövde içindeki tahliye kanalından boşalır. Tasarıma göre yalnız disk elemanı veya komple assembly değiştirilebilir.
Küçük çaplı boru hatları, gaz tüpleri, hidrolik akümülatörler, pnömatik sistemler, laboratuvar ekipmanları, yangın söndürme sistemleri ve OEM makinelerde sık kullanılır. Kompakt gövde yapısı, ayrı flanşlı holder için yer bulunmayan uygulamalarda avantaj sağlar.
Pazar terminolojisinde çoğu zaman aynı ürün ailesini ifade eder. 'Screw Type Rupture Disc', 'Threaded Rupture Disc Assembly', 'Rupture Disc Plug' veya 'Bursting Safety Plug' gibi adlar üreticiye ve gövde tasarımına göre kullanılabilir; teknik yapı her üründe birebir aynı olmayabilir.
Çoğu kompakt assembly tasarımında disk kendi gövdesi veya plug yapısı içinde tutulduğu için ayrı bir flanşlı holder gerekmez. Ancak bazı screw-type sistemler değiştirilebilir disk ve yeniden kullanılabilir holder mantığında tasarlanabilir; ürün yapısı üretici dokümanından doğrulanmalıdır.
Bu, assembly tasarımına bağlıdır. Tek kullanımlık kaynaklı veya presli ürünlerde komple gövde değiştirilir; yeniden kullanılabilir holder bulunan tasarımlarda yalnız rupture disc elemanı yenilenebilir. Patlamış disk hiçbir durumda tekrar kullanılmaz.
Evet. Küçük çap ve kompakt yapı, çok yüksek patlama basınçlarına uygun özel rupture disc ve safety plug tasarımlarına imkân verebilir. İzin verilen basınç; disk geometrisi, malzeme, gövde, diş bağlantısı ve üreticinin sertifikalı çalışma aralığına bağlıdır.
NPT, BSP ve metrik dişler farklı diş profili, açı, çap ve sızdırmazlık prensiplerine sahiptir. Patlama diski assembly'sinin bağlantısı proses portuyla tam olarak eşleşmelidir; farklı diş standartları birbirinin yerine kullanılmamalıdır.
Hayır. Patlama diski non-reclosing, tek kullanımlık bir basınç tahliye elemanıdır. Aktivasyon sonrasında disk veya entegre assembly yenilenmeli; yeni ürün devreye alınmadan önce aşırı basınca neden olan proses durumu da kontrol edilmelidir.
Patlama diski farklı koruma mimarilerinde farklı görevler üstlenebilir. Tek başına kullanıldığında doğrudan aşırı basınç tahliye cihazıdır. Emniyet vanasının girişinde seri olarak kullanıldığında ise ISO 4126-3 kapsamında bir kombinasyon cihazının parçasıdır ve emniyet vanasını proses akışkanından izole edebilir. Bu seri düzen bağımsız, paralel ikinci bir tahliye yolu oluşturmaz. EXTRUDER tipi gibi uygulamalarda ise rupture disc, elektronik kontrol ve interlocklardan bağımsız pasif mekanik koruma prensibiyle çalışır.
Evet. ISO 4126-3, bursting disc safety device'in emniyet vanasının girişinde seri olarak yer aldığı kombinasyon ürününü tanımlar. Patlama diski proses akışkanı ile emniyet vanası arasında izolasyon sağlayabilir. Disk, vana ve varsa bağlantı spool'u aynı tahliye yolunun parçalarıdır; kombinasyonun kapasitesi için combination discharge factor kullanılır.
ISO 4126-2 bursting disc safety devices için ürün gerekliliklerini; ISO 4126-3 emniyet vanası ile patlama diskinin seri kombinasyonunu; ISO 4126-6 ise patlama disklerinin uygulama, seçim ve montaj esaslarını kapsar. Bu üç bölüm birlikte ürünün teknik gereklilikleri, sistem içindeki kullanımı ve emniyet vanasıyla kombinasyon uygulamalarının değerlendirilmesinde temel referansları oluşturur.

PATLAMA DİSKLERİ VE KAPAKLARI — Diğer Ürünler

Tüm Ürünler

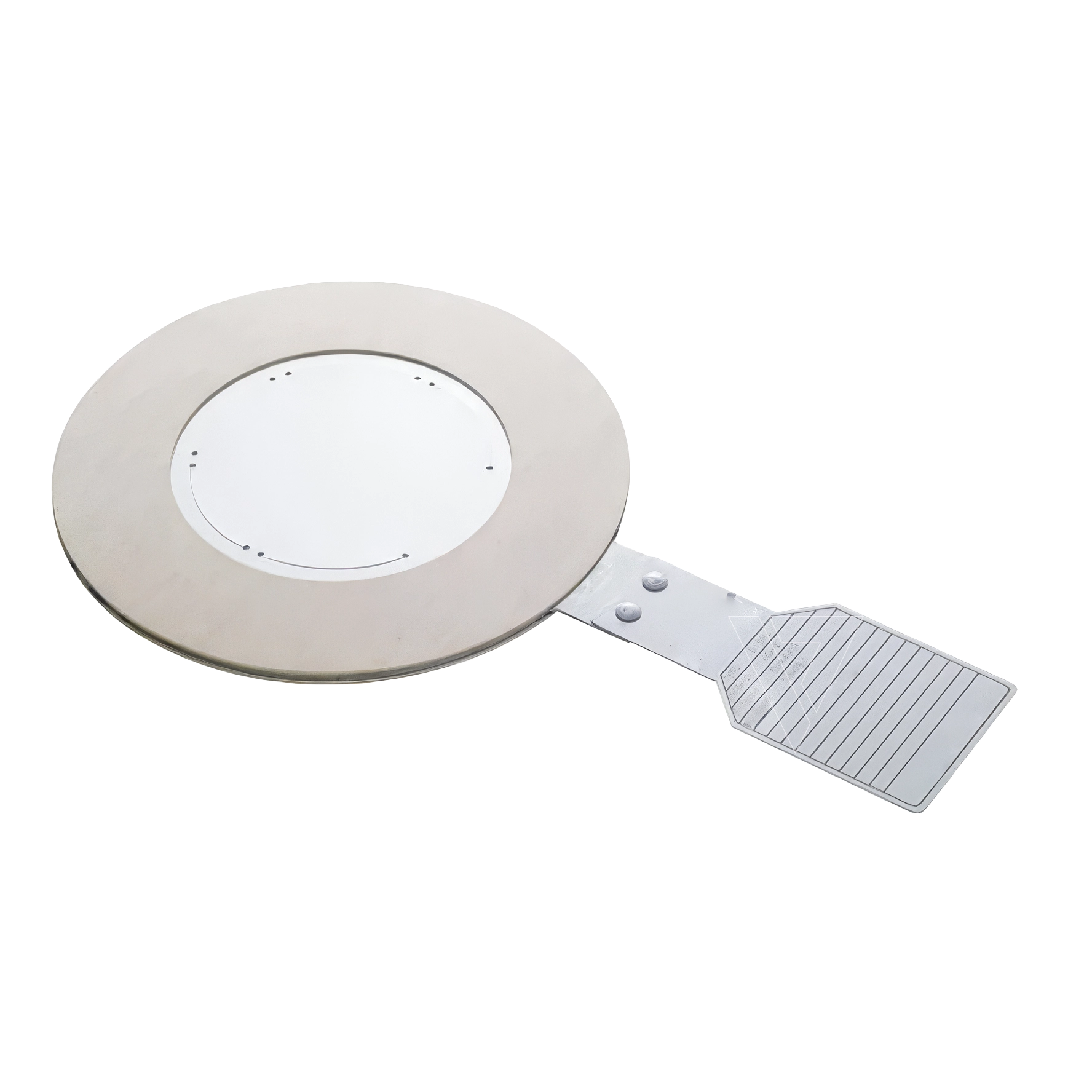

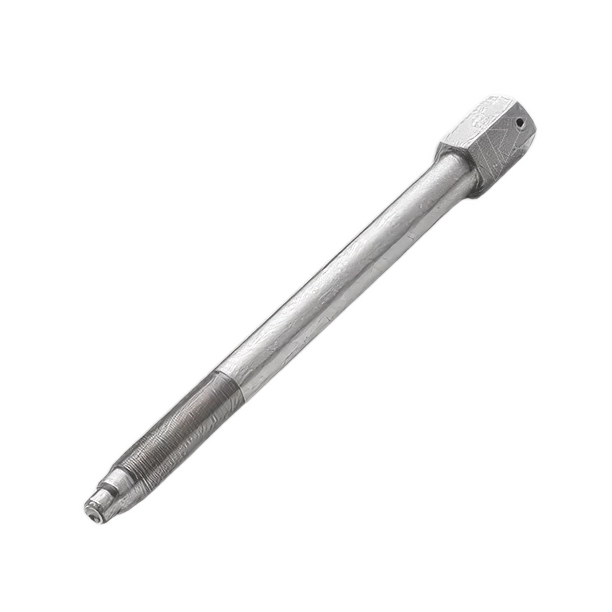

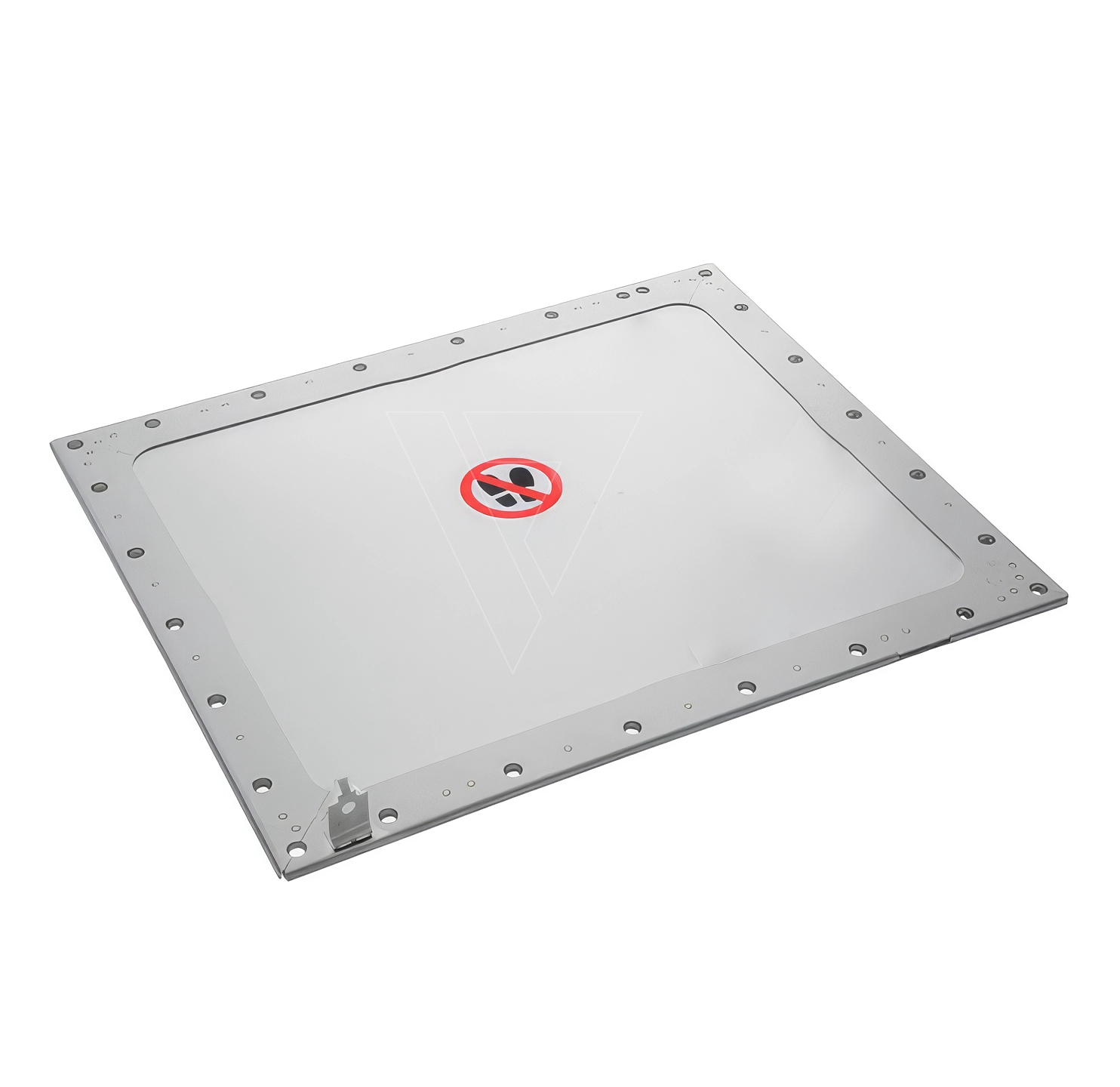

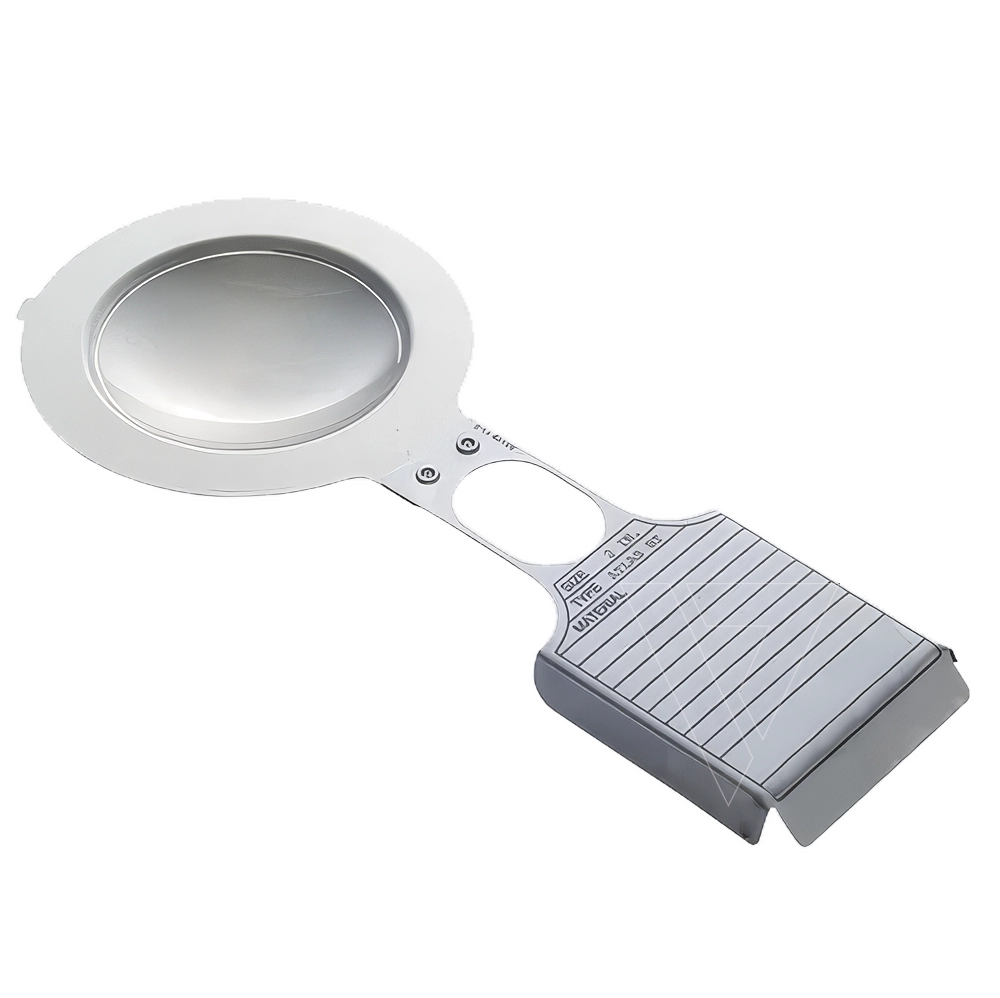

FORWARD ACTING PATLAMA DİSKİ FORWARD ACTING PATLAMA DİSKİ EXTRUDER PATLAMA DİSKİ EXTRUDER PATLAMA DİSKİ REVERSE ACTING PATLAMA DİSKİ REVERSE ACTING PATLAMA DİSKİ FLAT COMPOSITE PATLAMA DİSKİ FLAT COMPOSITE PATLAMA DİSKİ PATLAMA KAPAĞI PATLAMA KAPAĞI
