FLAT COMPOSITE PATLAMA DİSKİ

FLAT COMPOSITE PATLAMA DİSKİ

Model Kodu: VP-RD-XX-316LSS-DNXX-PNXX

FLAT COMPOSITE PATLAMA DİSKİ
Teklif Al

Ürün Açıklaması

Patlama diski (Rupture Disc), basınçlı ekipman ve boru hatlarını aşırı basınca karşı korumak için kullanılan, belirlenen patlama basıncına ulaşıldığında açılan ve bir kez çalıştıktan sonra yenisiyle değiştirilen mekanik bir güvenlik ekipmanıdır. Hareketli parçası bulunmaz; disk açıldığında basınçlı akışkan için hızlı bir tahliye yolu oluşur.

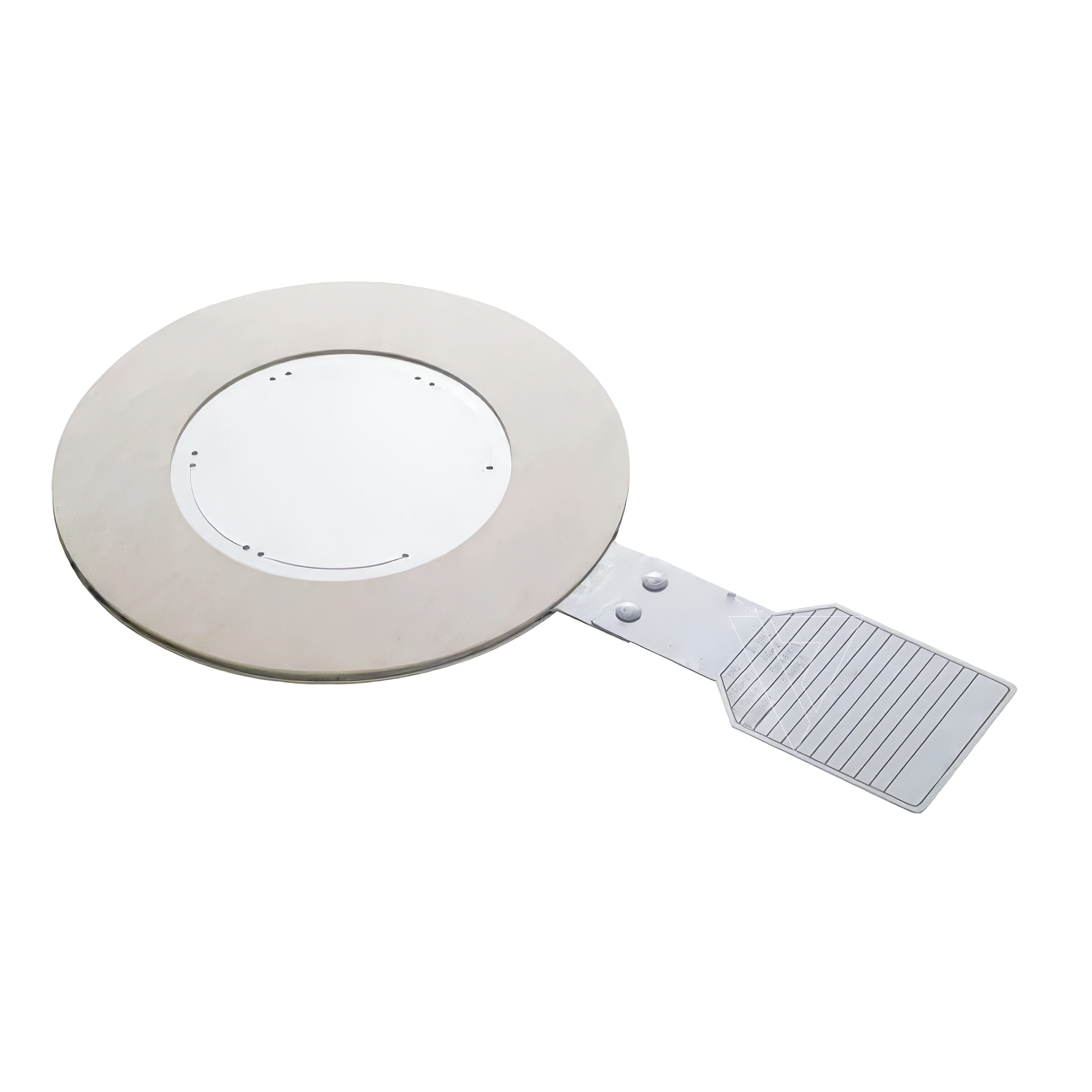

FLAT COMPOSITE PATLAMA DİSKİ (Flat Composite Rupture Disc), metal taşıyıcı katman ile sızdırmazlık membranının birlikte çalıştığı çok katmanlı ve düz yapılı bir patlama diski tipidir. Basınç belirlenen değere ulaştığında taşıyıcı bölüm açılır, membran yırtılır ve tahliye alanı oluşur. Bu yapı özellikle düşük patlama basınçlarının gerektiği uygulamalarda kullanılır. Bazı FLAT COMPOSITE tasarımlar ayrı bir disk tutucuya (holder) ihtiyaç duymaz ve doğrudan uygun flanşlar arasına monte edilir. Bu tipler HOLDERLESS olarak adlandırılır.


ISO 4126-2 patlama disklerinin ürün gerekliliklerini, ISO 4126-6 uygulama ve montaj esaslarını kapsar. Patlama diski ile emniyet vanasının birlikte kullanıldığı seri kombinasyonlar ISO 4126-3 kapsamında tanımlanır.

Bu Ürün Hakkında Sıkça Sorulanlar

FLAT COMPOSITE PATLAMA DİSKİ, metal taşıyıcı bölüm ile sızdırmazlık membranının birlikte çalıştığı düz ve çok katmanlı bir patlama diski tasarımıdır. Özellikle düşük patlama basınçlarında güvenilir sızdırmazlık ve kontrollü açılma elde etmek amacıyla kullanılır.
Proses ile tahliye tarafı arasındaki iki taraf arasındaki basınç farkı yükseldiğinde yük taşıyan metal bölüm tasarlanan açılma geometrisi üzerinden açılır. Ardından sızdırmazlık membranı yırtılır ve tahliye kesiti oluşur. Açılma basıncı metal katmanın geometrisi ve membran yapısıyla birlikte belirlenir.
Katmanlar farklı görevleri ayırır: metal bölüm mekanik yükü ve patlama basıncını kontrol ederken sızdırmazlık membranı proses akışkanını tutar. Tasarıma bağlı olarak koruyucu katmanlar, vacuum support veya korozyona dayanıklı membranlar da eklenebilir.
Önceden oluşturulmuş açıklık/slot geometrisi ve ince sızdırmazlık membranı, kalın tek parça metal disklere göre daha düşük iki taraf arasındaki basınç farkılarda kontrollü açılma elde edilmesini sağlar. Bu nedenle düşük basınçlı tank, gaz ve buhar uygulamalarında yaygın bir çözümdür.
Evet, ürün tasarımına bağlı olarak kullanılabilir. Bazı FLAT COMPOSITE patlama diskleri ayrı bir disk tutucuya (holder) ihtiyaç duymadan doğrudan uygun flanşlar arasına monte edilecek şekilde tasarlanır. Diğer tipler ise özel bir holder ile çalışır. Holderless kullanım yalnız ürünün üretici tarafından bu montaj şekli için tasarlanmış ve tanımlanmış olması halinde uygulanmalıdır.
Uygun tasarım veya vacuum support kullanıldığında kullanılabilir. Standart bir FLAT COMPOSITE diskin vakum dayanımı varsayılmamalıdır; tam vakum veya ters iki taraf arasındaki basınç farkı varsa ürünün bu koşul için tanımlanmış olması gerekir.
Membran proses akışkanına karşı sızdırmazlığı sağlar ve kimyasal uyumluluk, geçirgenlik, sıcaklık ve mekanik davranış açısından doğrudan servis koşullarına maruz kalır. PTFE/FEP gibi polimerler veya metalik membranlar farklı proses ihtiyaçlarına göre seçilir.
Disk tutucu (disk tutucu), patlama diskini doğru yön ve sıkma kuvvetiyle konumlandıran, diskin proses bağlantısında sızdırmaz ve tanımlı bir geometride çalışmasını sağlayan taşıyıcı parçadır. Disk tutucu (disk tutucu) tasarımı diskin açılma davranışını ve tahliye kesitini etkileyebileceği için disk ile uyumlu olmalıdır.
ISO 4126-2 bursting disc safety devices için tasarım, imalat, test, sertifikasyon ve işaretleme gerekliliklerini; ISO 4126-6 ise uygulama, seçim ve montaj esaslarını kapsar. ASME BPVC Section XIII rupture disk devices için aşırı basınç koruma kurallarını içerir. Rafineri uygulamalarında API 520 Part I boyutlandırma ve seçim için, API 521 ise aşırı basınç senaryolarının değerlendirilmesinde kullanılır. ASME UD, CE/PED gibi işaret ve sertifikalar ürünün gerçek sertifikasyon kapsamına göre doğrulanmalıdır.
Patlama diski farklı koruma mimarilerinde farklı görevler üstlenebilir. Tek başına kullanıldığında doğrudan aşırı basınç tahliye cihazıdır. Emniyet vanasının girişinde seri olarak kullanıldığında ise ISO 4126-3 kapsamında bir kombinasyon cihazının parçasıdır ve emniyet vanasını proses akışkanından izole edebilir. Bu seri düzen bağımsız, paralel ikinci bir tahliye yolu oluşturmaz. EXTRUDER tipi gibi uygulamalarda ise rupture disc, elektronik kontrol ve interlocklardan bağımsız pasif mekanik koruma prensibiyle çalışır.
Evet. ISO 4126-3, bursting disc safety device'in emniyet vanasının girişinde seri olarak yer aldığı kombinasyon ürününü tanımlar. Patlama diski proses akışkanı ile emniyet vanası arasında izolasyon sağlayabilir. Disk, vana ve varsa bağlantı spool'u aynı tahliye yolunun parçalarıdır; kombinasyonun kapasitesi için combination discharge factor kullanılır.
ISO 4126-2 bursting disc safety devices için ürün gerekliliklerini; ISO 4126-3 emniyet vanası ile patlama diskinin seri kombinasyonunu; ISO 4126-6 ise patlama disklerinin uygulama, seçim ve montaj esaslarını kapsar. Bu üç bölüm birlikte ürünün teknik gereklilikleri, sistem içindeki kullanımı ve emniyet vanasıyla kombinasyon uygulamalarının değerlendirilmesinde temel referansları oluşturur.
