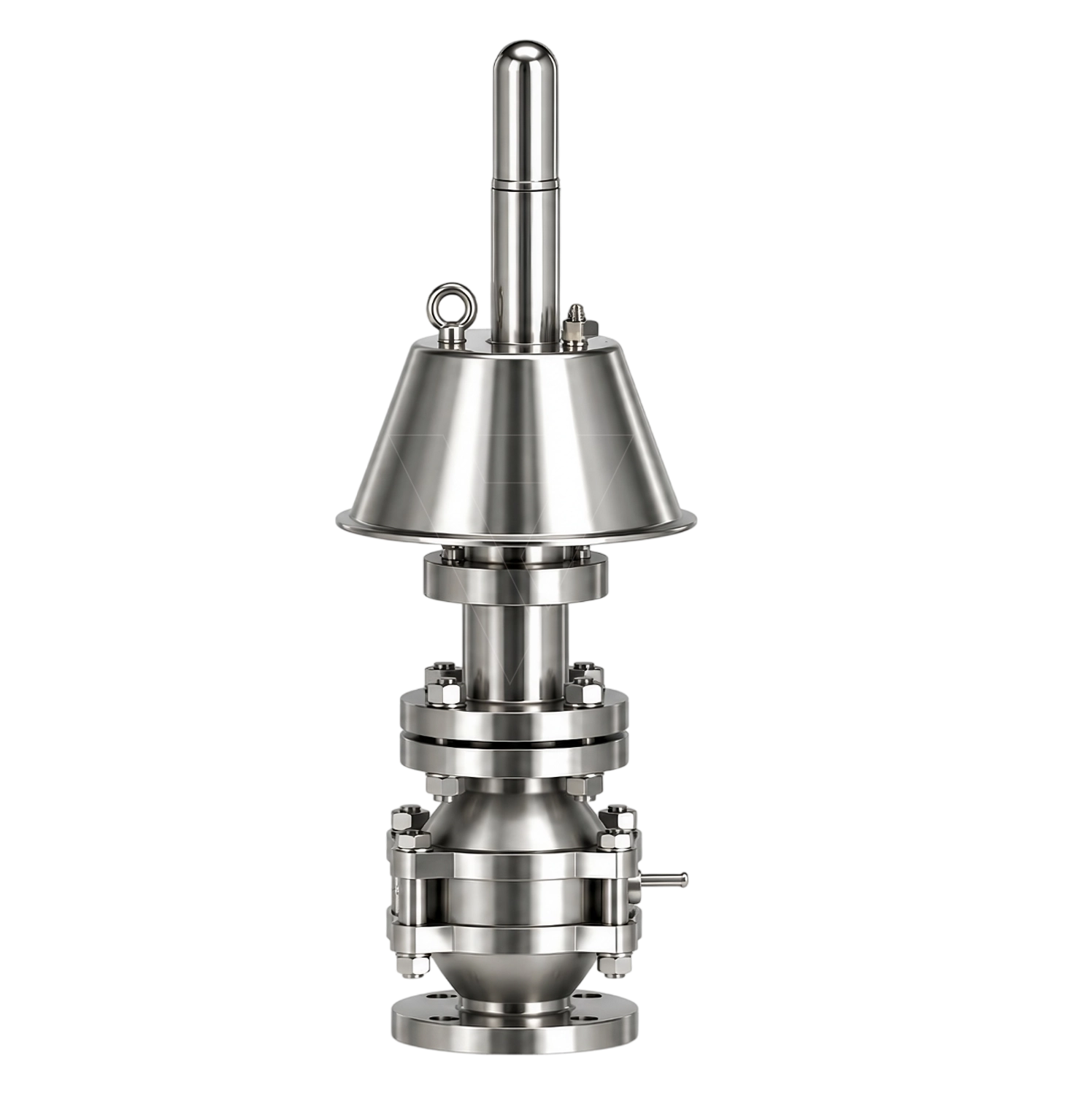

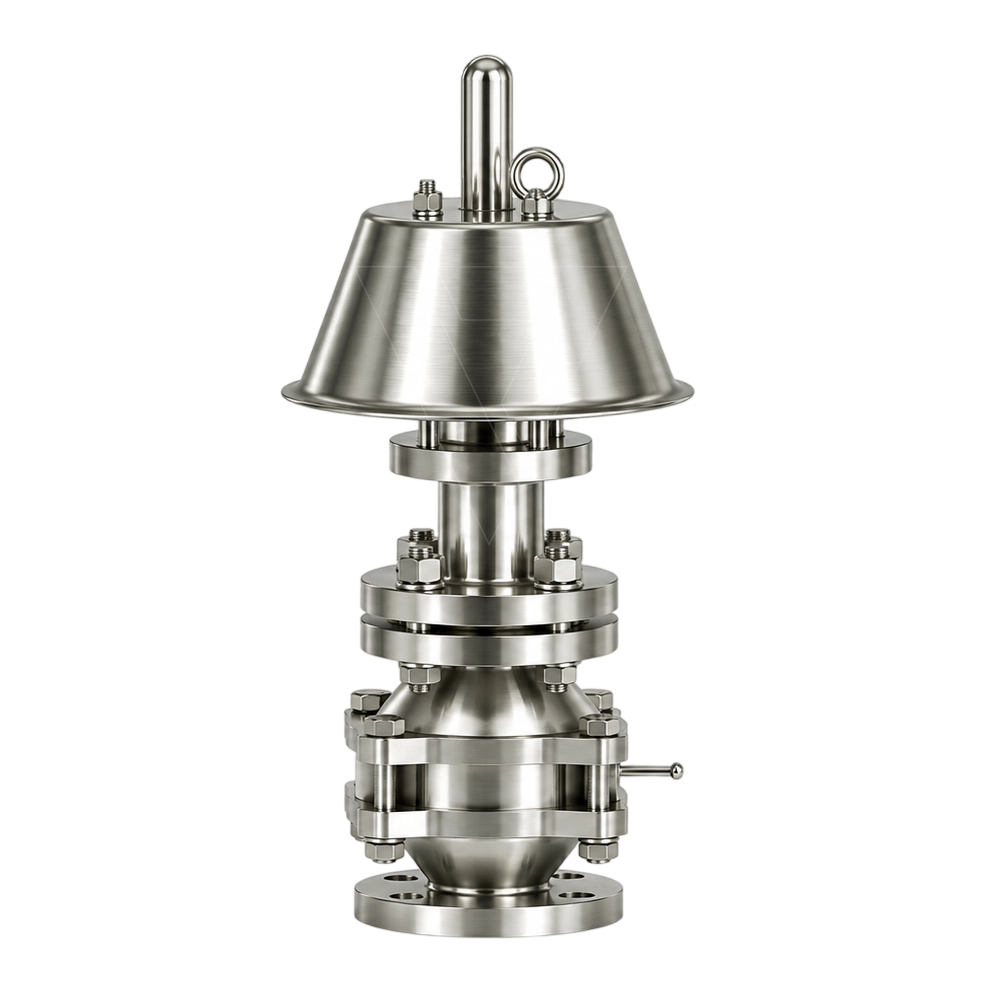

Alev Tutuculu Atmosferik Tip PRV

ALEV TUTUCULU ATMOSFERİK TİP BASINÇ TAHLİYE VANASI - PRV

Model Kodu: VP-PRV+FA-XXX-XX-XXX-XX''-150#-EOL VP-PRV+FA-XXX-XX-XXX-DNXX-PN16-EOL

Tip	Alev Tutuculu Atmosferik Tip Basınç Tahliye Vanası
Çap	2″-14″ / DN50-DN350
Tasarım	API-2000 EN ISO 16852 ISO/IEC 80079-49
Set Basınç Aralığı	0 mbarg /+1034 mbarg
Bağlantı	ASME B16.5 Class 150 DIN EN 1092-1 PN10- PN16
Malzeme	ASME/ASTM ve EN , Karbon Çelik,Paslanmaz Çelik ve Alüminyum Özel Malzemeler; Hastelloy, Inconel, Duplex, Super Duplex veya PTFE/PFA Kaplama
Sertifikalar	2014/34/EU (ATEX) EN ISO 16852 EN 10204 Type 3.1, 3.2, 2.2 ISO/IEC 80079-49
Testler	API-2000 EN ISO 16852 ISO/IEC 80079 ISO/IEC 80079-49
Gaz Grup	IIA, IIB3, IIC

Teklif Al

Ürün Açıklaması

Alev Tutuculu Atmosferik Tip Basınç Tahliye Vanası (PRV), depolama tankları ve düşük basınçlı tanklarda pozitif basıncın belirlenen set değerini aşmasını önlemek amacıyla kullanılan mekanik bir tank koruma ekipmanıdır. Ağırlık veya yay kuvvetiyle kapalı konumda tutulan basınç paleti, tank iç basıncı set değerine ulaştığında açılarak gaz veya buharın atmosfere tahliyesini sağlar; basınç tekrar normal çalışma aralığına geldiğinde kapanır.

Atmosferik Tip (End-of-Line) PRV, yalnız pozitif basınç yönünde tahliye ihtiyacı bulunan uygulamalarda kullanılabilir. Uygun mühendislik değerlendirmesi sonucunda, ana basınç-vakum korumasını sağlayan bir PVRV'ye ilave ikinci bir pozitif basınç güvenlik önlemi olarak da değerlendirilebilir. Entegre alev tutucu, dış ortamda oluşabilecek deflagrasyon alevinin vana üzerinden tank içerisine ilerlemesini engellemek amacıyla ilave koruma sağlar. Alev tutucu bölümü IIA, IIB3 ve IIC gaz grupları için seçilebilir; uygun konfigürasyonlarda Short-Time Burning ve Endurance Burning gereklilikleri karşılanabilir.

PRV kapasitesi ve set basıncı, tankın tasarım sınırları ve ilgili basınç tahliye senaryoları dikkate alınarak değerlendirilmelidir. Normal venting gereksinimlerinin belirlenmesinde API 2000 referans alınır. Alev tutucu seçiminde gaz grubu, MESG, alev yayılım koşulları ve kullanım konumu ayrıca değerlendirilir; alev tutucu bölümü için ISO/IEC 80079-49:2024 ve ISO 16852:2016 referansları dikkate alınır.

Bu Ürün Hakkında Sıkça Sorulanlar

01 BASINÇ TAHLİYE VANASI (PRV) NEDİR?

PRV, tank içindeki pozitif basınç set değerine ulaştığında açılarak gaz veya buhar tahliyesi yapan mekanik tank koruma vanasıdır. Ağırlık veya yay kuvvetiyle kapalı tutulan basınç paleti set değerinde açılır ve tank basıncı normal çalışma aralığına döndüğünde yeniden kapanır. Gerekli tahliye kapasitesi proses ve termal outbreathing koşullarına göre değerlendirilmelidir.

02 PRV İLE PVRV ARASINDAKİ FARK NEDİR?

PRV yalnız pozitif basıncı tahliye eder; PVRV hem basınç hem vakum fonksiyonuna sahiptir. PRV pozitif basınç tahliyesine odaklanırken PVRV tankın basınç ve vakum yönündeki normal nefeslenme ihtiyacını birlikte yönetir. Seçim, tankın proses senaryosu ve gerekli venting kapasitesine göre yapılır.

03 PRV'NİN VAKUM FONKSİYONU VAR MIDIR?

Hayır. Vakum koruması gerekiyorsa ayrıca VRV veya PVRV değerlendirilmelidir. Tankın vakum yönündeki nefeslenme ihtiyacı, boşaltım debisi ve termal inbreathing koşulları dikkate alınarak ayrıca hesaplanmalı ve uygun tank koruma ekipmanı seçilmelidir.

04 PRV NASIL SEÇİLİR?

Tank tasarım/çalışma basıncı, set basıncı, proses debileri, termal nefeslenme ve gerekli tahliye kapasitesi birlikte değerlendirilir.

05 API 2000 PRV İÇİN KULLANILIR MI?

Evet. Depolama tanklarının venting gereksinimi ve gerekli kapasitenin değerlendirilmesinde API 2000 temel referanslardan biridir. Özellikle sıvı dolumu ve sıcaklık artışı nedeniyle oluşan normal outbreathing ihtiyacının belirlenmesinde kullanılır. Hesaplanan kapasite PRV'nin ilgili set basıncındaki gerçek tahliye kapasitesiyle karşılaştırılmalıdır.

06 ATMOSFERİK VE KAPALI PRV ARASINDAKİ FARK NEDİR?

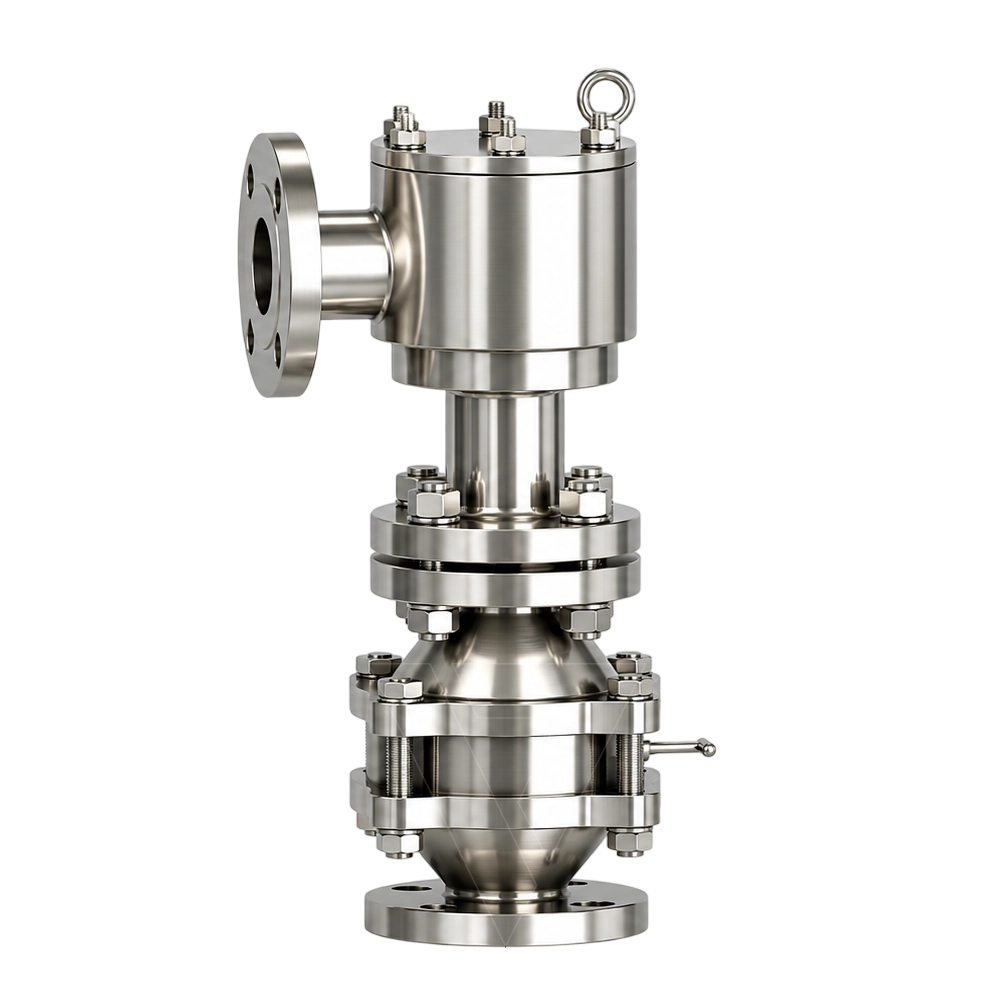

Atmosferik tip End-of-Line olarak atmosfere; kapalı tip Pipe-Away olarak kapalı vent hattına tahliye yapar. Kapalı Tip PRV uygulamalarında tahliye hattı, VRU, flare veya benzeri sistemlerin oluşturduğu geri basınç ve basınç kayıpları da vana seçimi ve kapasite değerlendirmesinde dikkate alınmalıdır.

07 HANGİ GAZ GRUPLARI VE BURNİNG SEÇENEKLERİ VARDIR?

IIA, IIB3 ve IIC gaz grupları ile uygun sertifikalı konfigürasyonlarda Short-Time Burning ve Endurance Burning seçenekleri bulunur.

08 PRV, PVRV'YE İLAVE İKİNCİ BİR GÜVENLİK ÖNLEMİ OLARAK KULLANILABİLİR Mİ?

Evet. Uygun mühendislik değerlendirmesi sonucunda PRV, ana basınç-vakum korumasını sağlayan PVRV'ye ilave ikinci bir pozitif basınç güvenlik önlemi olarak kullanılabilir. Set değerleri ve tahliye kapasiteleri tankın çalışma ve tasarım sınırlarıyla birlikte değerlendirilmelidir.
