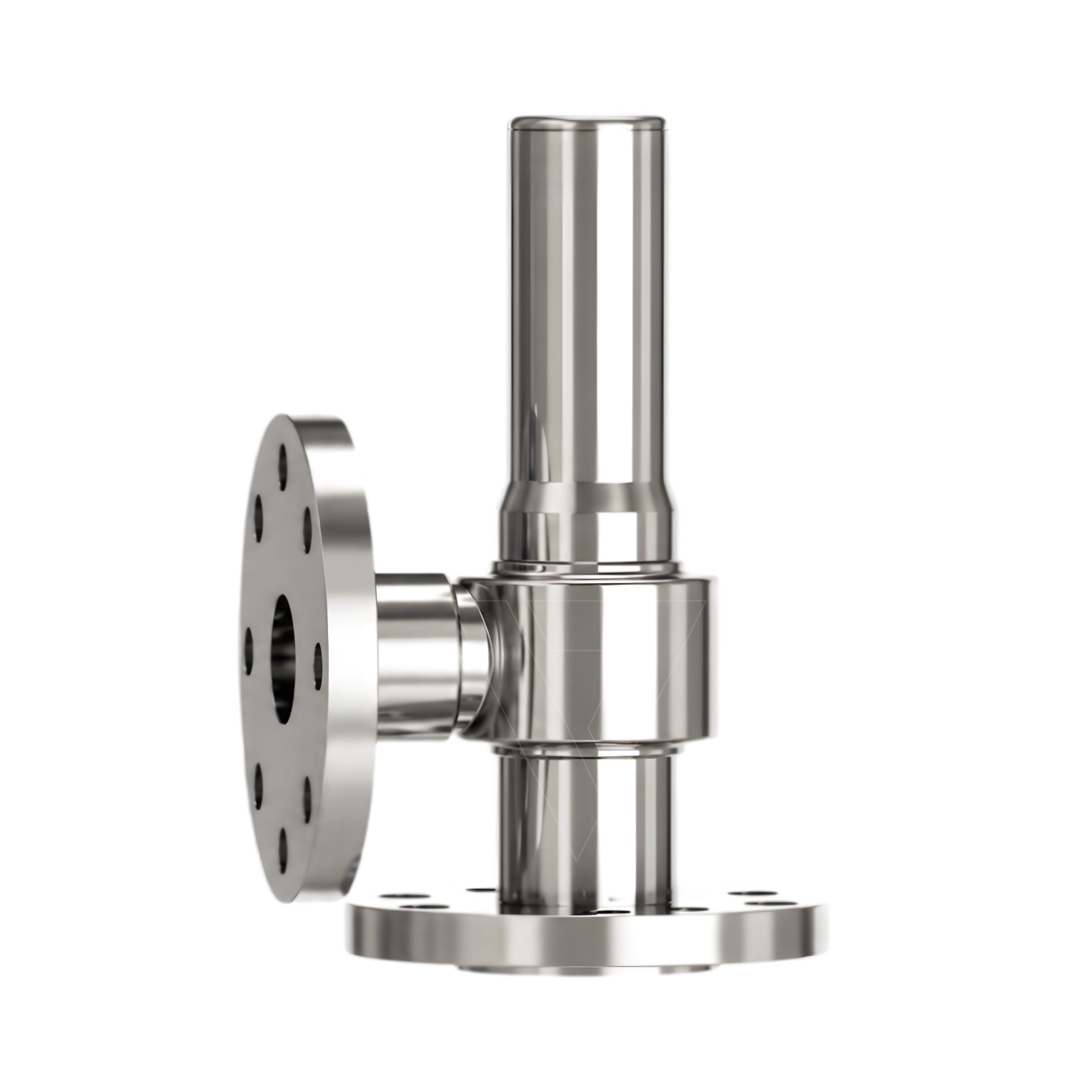

BUHAR EMNİYET VANASI

Buhar emniyet vanası, kazan, buhar hattı veya buhar içeren basınçlı ekipmanda aşırı basınç oluştuğunda hızla açarak buharı tahliye eden ve basıncı izin verilen sınırlar içinde tutan safety valve'dır. Buhar uygulamalarında yüksek sıcaklık, kütlesel debi, blowdown ve tahliye gürültüsü seçimde önemli kriterlerdir.

Sıkıştırılabilir akışkanlarda özellikle buhar servisinde güvenilir kapasiteye hızlı ulaşmak için birçok safety valve pop-action karakteristiğiyle tasarlanır. Disk/nozzle geometrisi ve adjusting ring düzeni, set noktasından sonra liftin hızlı artmasına yardımcı olabilir. Açma davranışı ürün tasarımına ve sertifikasyonuna göre doğrulanmalıdır.

Yüksek sıcaklık tasarımlarında open bonnet, yayın çevre havasıyla soğutulmasına yardımcı olarak yay sıcaklığının ve buna bağlı karakteristik değişimlerinin sınırlandırılmasını amaçlar. Her buhar emniyet vanası open bonnet değildir; bu özellik özellikle yüksek sıcaklık ve belirli boiler/steam tasarımlarında kullanılır.

ASME BPVC Section I güç kazanları için construction ve overpressure protection kurallarını içerir. Section VIII basınçlı kapların construction kurallarını, Section XIII ise güncel BPVC yapısında overpressure protection cihazları ve sistemlerine ilişkin kuralları içerir. Hangi bölümün uygulanacağı korunan ekipmanın türüne bağlıdır; bir buhar vanasının yalnızca akışkanı buhar olduğu için otomatik olarak Section I kapsamında olduğu söylenemez.

Kızgın buharın yoğunluk ve termodinamik özellikleri doymuş buhardan farklıdır. Required steam flow, relieving pressure ve temperature kullanılarak uygun sizing yöntemi uygulanır ve standardın öngördüğü superheat correction factor gibi düzeltmeler gerektiğinde hesaba katılır. Üreticinin sertifikalı kapasite verileriyle sonuç doğrulanmalıdır.

Uygun blowdown vananın açtıktan sonra sistem basıncını yeterli seviyeye düşürmesini ve kararlı şekilde kapanmasını sağlar. Çok kısa blowdown yeniden açma/chatter riskini artırabilir; gereğinden uzun blowdown ise fazla buhar kaybına ve proses basıncının gereksiz düşmesine neden olabilir. Ayar aralığı vana tasarımı ve uygulanabilir kod gereklilikleriyle uyumlu olmalıdır.

Evet. Yüksek debili buhar tahliyelerinde vent silencer yaygın bir gürültü azaltma çözümüdür. Ancak buhar sıcaklığı, condensate/drain düzeni, termal genleşme, akış hızı ve izin verilen backpressure tasarımda dikkate alınmalıdır.
